اجزای اصلی و ویژگی های فنی سامانه


  رادار

•    حداکثر سرعت اندازه گیری 250km/h
•    فرکانس کاری رادار 24GHz (درK-band)
•    میزان قدرت تابشی dBm 7-21
•    دقت سرعت سنجی به صورت میانگین کمتر از km/h 0.1
•    امکان استفاده برای 5 لاین استاندارد
•   جهت کار به صورت نزدیک شونده و دور شونده
•   ثبت تردد خودروهای عبوری اعم از متخلف و غیر متخلف
•    محدوده فرکانسی رادار و میزان تابش آن کاملا در محدوده ایمن جهت کار در فضای شهری



دوربین تصویربرداری

•    دوربین دیجیتال با رزولوشن بالای 12 مگاپیکسل
•    عکس تمام رنگی
•    قابلیت برداشت 3 فریم بر ثانیه
•    پوشش 4 لاین عبوری
•    سرعت شاتر 1/4000 و یا کمتر
•    برای عکسبرداری رنگی در شب (به نحوی که رنگ بدنه خودرو مشخص باشد) مجهز به فلش داخلی و خارجی سفید بسیار قوی
•    ارسال تصاویر به صورت خام و فرمت های استاندارد
•    تعداد عملکرد فلاش بر هر ثانیه 3 بار مطابق با نرخ عکسبرداری دوربین
•    تطابق کامل فلش و دوربین

نرم افزار

سیستم عامل Embedded که برای نصب بر روی پردازشگرهای صنعتی تخصصی شده است به نحوی که تمامی سرویس های جانبی سیستم عامل از آن منفک شده و فقط نرم افزارهای پردازشی مربوط به سیستم بر روی آن اجرا می شود.

نرم افزارهای این سیستم شامل 3 قسمت اساسی می باشد:

       1.   نرم افزار مانیتورینگ مرکز

این نرم افزار مأموریت دریافت اطلاعات دوربین های سرعت سنج تحت پوشش مرکز را دارا می باشد و قابلیت گزارش گیری و ارائه انواع گزارش های آماری را دارا می باشد. همچنین اتفاقاتی را که به صورت وقفه ای از سمت دوربین ها گزارش می شود را تحلیل کرده و به کاربر گزارش می دهد. همچنین چاپ برگه های جریمه بر عهده این سیستم می باشد.

      2.    نرم افزار مدیریت سیستم

این نرم افزار در سیستم سرعت سنج وظیفه هماهنگی قسمت های مختلف نرم افزاری و سخت افزاری موجود در سیستم و ارتباط با مرکز مانیتورینگ و ارسال و دریافت تخلفات و سایر پیامها را بر عهده دارد.

      3.    نرم افزار پلاک خوان

در این سیستم پلاک خودروهای متخلف عبوری خوانده شده و رشته پلاک به عکس تخلف ارسالی به مرکز متصل می شود و لذا می توان عکس های تخلف را برای استفاده از بسترهای ارتباطی ضعیف بصورت بریده شده ارسال نمود.

سایر ویژگی های نرم افزار پلاک خوان :
•    سیستم دارای نرم افزار فارسی و تقویم شمسی می باشد.
•    قابلیت فشرده سازی تصاویر ذخیره شده
•     درج اطلاعات در لحظه ثبت تخلف (تاریخ، ساعت و سرعت تخلف، کد سیستم و محل)
•    قابلیت رمز و کدگذاری روی تصاویر به گونه ای که تغییر در تصاویر غیر ممکن خواهد شد.


سامانه ارتباطی

قابلیت استفاده از انواع بستر های ارتباطی از جمله:
• رادیو ، GPRS ،فیبر نوری و ...
•    امکان استفاده از بسترهای ارتباطی با عرض باند پایین به دلیل فشرده سازی پیشرفته تصاویر
•    امکان ریموت کنترل و تنظیم از راه دور
•    قابلیت گزارش وضعیت سیستم تحت شبکه


فلاش داخلی و خارجی

•    نور سفید
•    قابل کنترل توسط نرم افزار و کنترلر سیستم
•    عملکرد سه بار در ثانیه مطابق با دوربین
•    MTBF: 100000
•    امکان استفاده از ماژول های تولیدی شرکت و یا سایر ماژول های استاندارد


کنترلر سیستم

•    watch dog سخت افزاری جهت عملکرد مناسب سیستم و حل مشکلات احتمالی
•    پایش دمای قسمت های مختلف سیستم و کنترل آن
•    برقراری ارتباط الکترونیکی لازم بین اجزاء مختلف سیستم
•    تهیه تصویر مناسب در زمان مناسب از خودروی متخلف و برقراری همزمانی بین رادار، دوربین و فلاش



کامپیوتر صنعتی و حافظه مرکزی

•    پردازشگر چند هسته ای مناسب با حجم عملیات بالا در اتوبان های شهری و خارج شهری
•    دارای حداقل 200GB حافظه و قابلیت ثبت چند صد هزار تخلف
•    دارای پورت های متداول لازم جهت ارتباط با سایر اجزاء
•    ارتباط تحت شبکه و Wi-Fi جهت تخلیه دستگاه و کنترل و تنظیمات ریموت
•    دارای استانداردهای لازم جهت کارکرد در شرایط Out door
•    ارتباط Online  با مرکز مانیتورینگ جهت تخلیه اطلاعات و انجام تنظیمات لازم
•    ذخیره و ثبت آمار خودروهای عبوری به همراه زمان و سرعت
•    قابلیت ذخیره و ثبت آمار عملکرد سیستم و ارتباط با سایر اجزاء وذخیره و اعلام خرابی اجزاء اصلی سیستم به مرکز (self test)


منبع تغذیه و UPS

•    تهیه ولتاژ مناسب و پایدار برای تمامی قطعات سیستم
•    دارای برق پشتیبان حداقل برای مدت 15 ساعت برای تمامی اجزاء سیستم
•    مجهز به استبلایزر برق ورودی جهت جلوگیری از نوسانات
•    ولتاژ ورودی برق 110/220 ولت تک فاز شهری
•    قابلیت بکارگیری صفحات سولار


کابینت و ملزومات مکانیکی و الکترونیکی

•    قابلیت تحمل رطوبت تا سقف 90%
•     قابلیت عملکرد در دمای بین 20- تا 55 درجه سانتیگراد
•     حفاظت از تجهیزات در برابر آب، رطوبت، گرد و غبار، طوفان، مه و دما
•     دیجیتال بودن اتصالات و تجهیزات ارتباطی
•     قابلیت نصب در رفوژ وسط و کنار جاده
•     رعایت استانداردهای زیست محیطی
•     قابلیت تعمیر سخت افزار و نرم افزار سیستم به علت طراحی ماژولار سیستم
•    جنس فلزی ضدزنگ و ضدضربه با سپر حرارتی مناسب در مقابل نور آفتاب
•     مجهز به سیستم تهویه
•     دارای محل مناسب نصب بر روی فونداسیون استاندارد متداول
•     دارای محل ورودی کابل اتصالات از مرکز فونداسیون به داخل بدنه
•     دارای محل اتصال مناسب و محکم جهت نصب و تنظیم کابینت بر روی دکل
•    دارای دریچه راداری با کمترین تاثیر بر روی امواج رادار
•     شیشه مقاوم دریچه دوربین و فلاش در برابر ضربه و خش
•     قابلیت تعویض کلیه قطعات
•    امکان استفاده از سیستم ارت



سیستم حفاظتی و دزدگیر

امکان ارسال SMS به مرکز، در هر یک از موارد زیر:
•    باز شدن درب
•    تکان های شدید
•    قطع برق ورودی به سیستم
•    قطع برق خروجی UPS
•    دماهای غیر مجاز در قسمت های مختلف سیستم
•    هنگ کردن کامپیوتر
•    مجهز به آژیر و لامپ گردان
•    امکان استفاده از دوربین تصویربرداری و ذخیره و ارسال تصاویر



پایه دوربین و فلاش خارجی

•    پایه با حداقل ارتفاع 2.5 متر بالاتر از سطح زمین و ضدزنگ و ضدضربه
•    امکان استفاده از پایه های بلندتر بدون اثر گذاری بر عملکرد سیستم
•    رعایت کلیه استاندارد ها مطابق با کابینت و بدنه

با توجه به اینکه تمامی تکنولوژی های به کار رفته در سامانه راداری ثبت تخلف سرعت به صورت بومی در این شرکت طراحی و پیاده سازی شده است، ایجاد تغییر در هر یک از ویژگی های فوق بر اساس درخواست کارفرما امکان پذیر می‏ باشد.

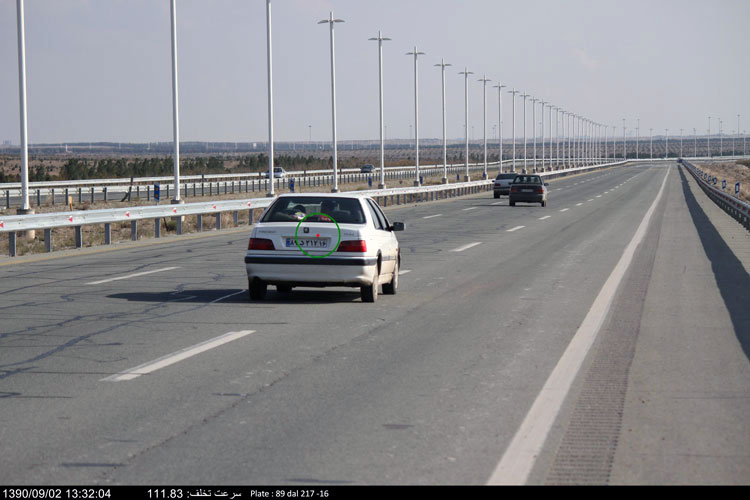

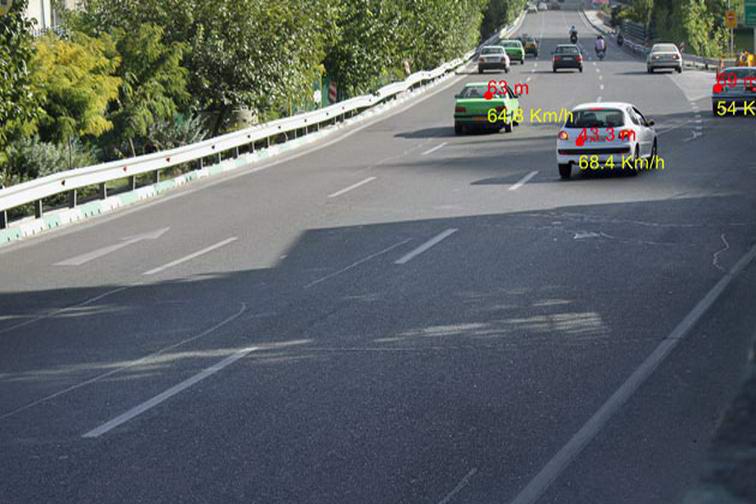

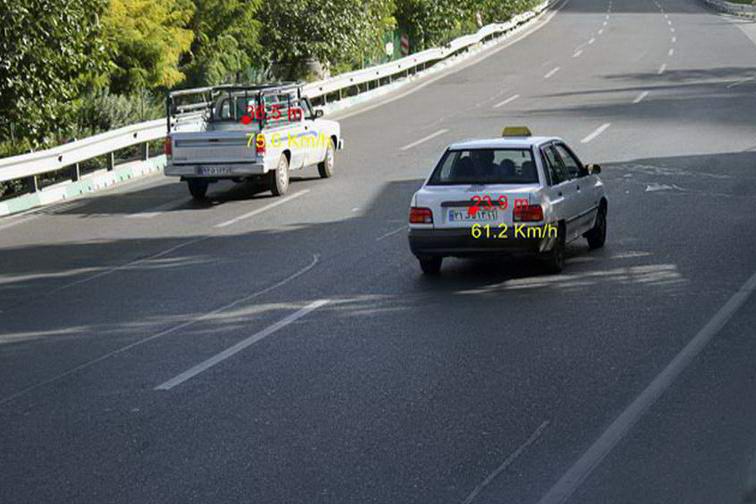

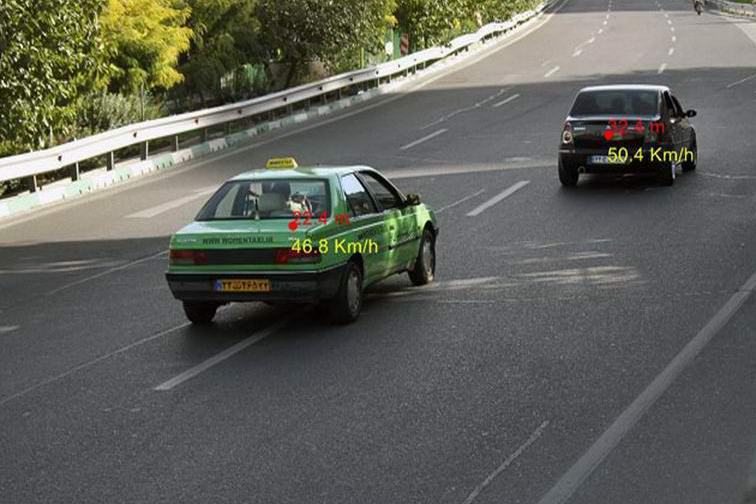

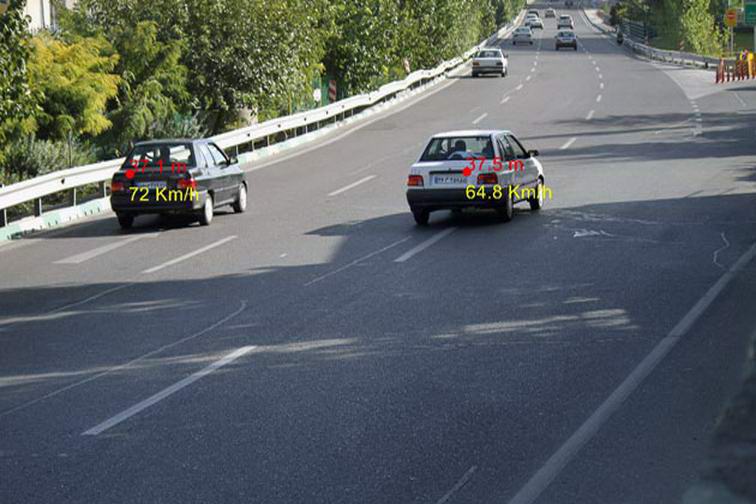

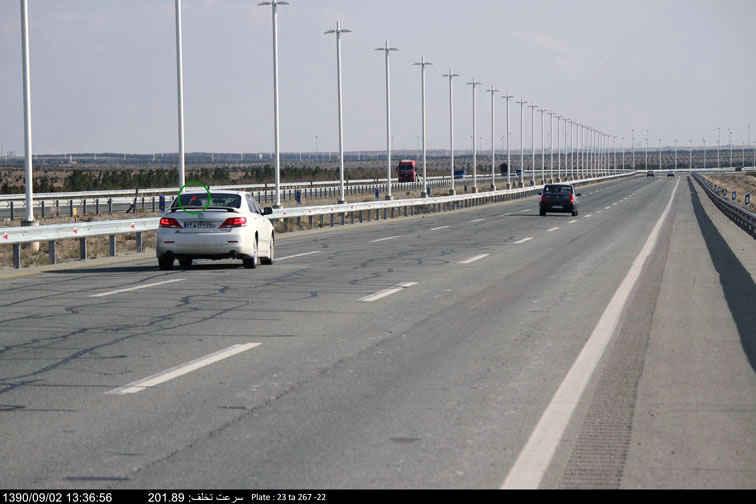

نمونه تصاویر سامانه راداری ثبت تخلف:
  • radar_speed_detection_system_6
  • radar_speed_detection_system_5
  • radar_speed_detection_system_6
  • radar_speed_detection_system_5
  • radar_speed_detection_system_1-1
  • radar_speed_detection_system_2-1
